InLine® Terminalblock, 2x RJ45 Buchse, gerade, für Hutschiene
InLine® Terminalblock, 2x RJ45 Buchse, gerade, für Hutschiene
| EAN/GTIN | 4043718346271 |
| Hersteller-Nr. | 92505C |
| Hersteller | InLine® |
- Zeitersparnis bei der Installation: Zwei Schraubklemmleisten für je 8 Adern plus Schirm ermöglichen eine schnelle, verlötfreie Verdrahtung – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm, geeignet für 16–26 AWG.
- Doppelte RJ45-Schnittstelle mit separater Signalführung Die beiden standardisierten RJ45-Buchsen (8P8C) in gerader Ausführung sind unabhängig angebunden – ideal für parallele Leitungsführung, Redundanzlösungen oder Testzwecke.

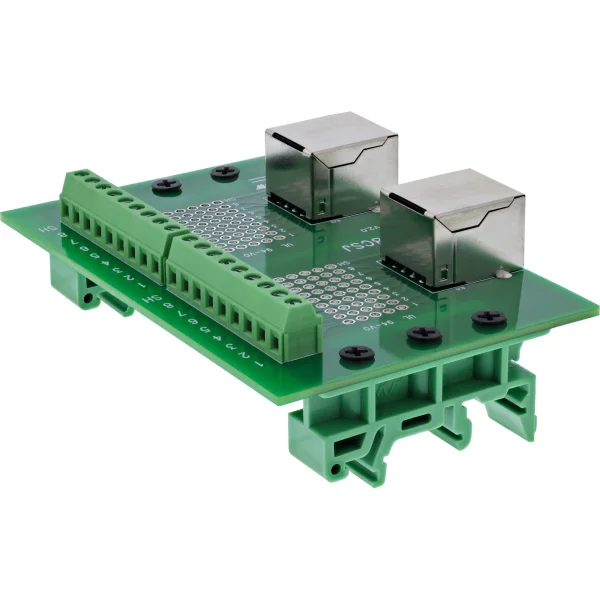

- Hutschienenmontage für geordnete Systemintegration: Robustes Gehäuse mit vormontiertem DIN-Rail-Clip – ideal für strukturierte Netzwerk- und Steuerverkabelung im Schaltschrank.
- Vielseitig einsetzbar in der Industrie: Geeignet für Ethernet-Signalverteilung, Maschinenkommunikation, Embedded-Projekte oder Netzwerkdiagnose in Testumgebungen.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Datenübertragung - auch bei Dauerbelastung im industriellen Umfeld.

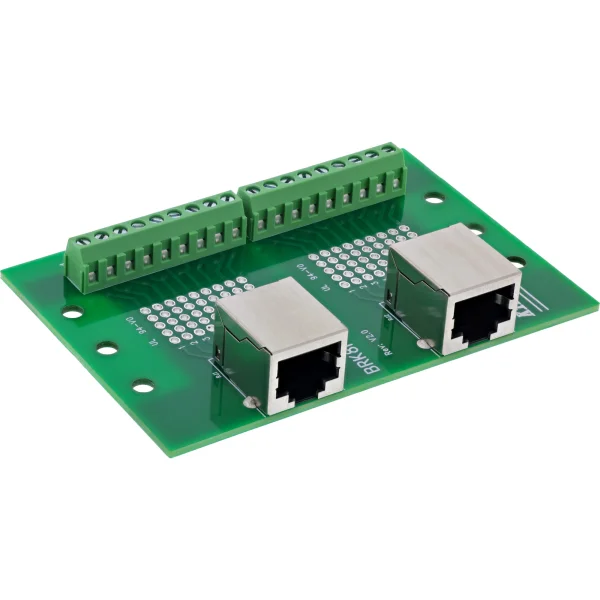

Der InLine® Terminalblock mit zwei RJ45-Buchsen (8P8C, gerade Ausführung) und separater Klemmenzuordnung wurde für strukturierte Netzwerkverbindungen im Schaltschrank, Prüfumfeld oder Embedded-System entwickelt.

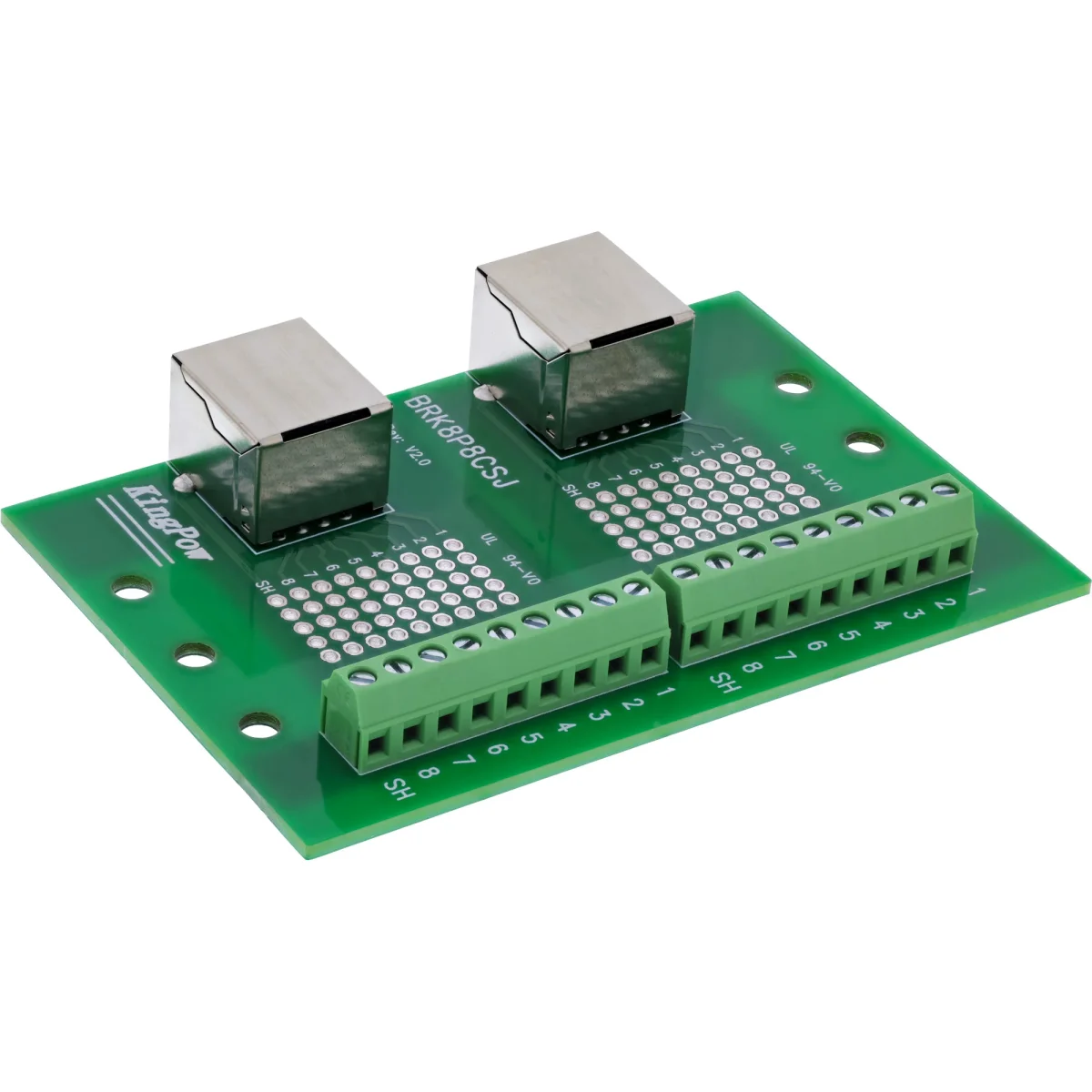

Beide Buchsen sind vollständig unabhängig an je eine Schraubklemmleiste mit 9 Anschlüssen (8 Signale + Schirm) angebunden – ideal für parallele Signalführung, Redundanzlösungen oder vergleichende Messungen.
Die Klemmleisten (Rastermaß 5,0 mm) unterstützen Einzeladern im Bereich 16–26 AWG und lassen sich werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm verdrahten.

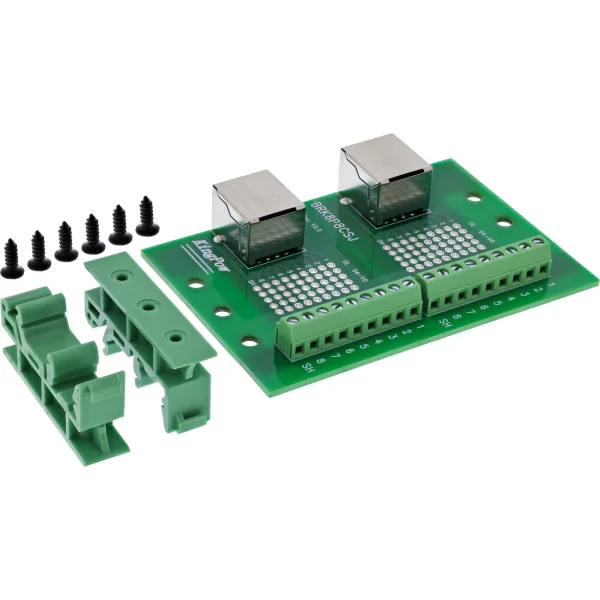

Durch den vormontierten DIN-Rail-Clip ist das Modul sofort bereit zur normgerechten Integration in gängige Tragschienensysteme.
Die robuste Ausführung, durchdachte Signalführung und geprüfte Kurzschluss- sowie Fehlverdrahtungssicherheit machen den Adapter zur idealen Wahl für anspruchsvolle industrielle Ethernet-Anwendungen.
- RJ45-Schnittstelle: 2x 8P8C Buchse (gerade Ausführung)
- Schraubklemmleiste: 2x 9 Klemmen (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
- Anschlussbereich: 16–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 1,0 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Montage: Für DIN-Hutschiene vorbereitet
- Abmessungen: ca. 60,45 × 89,7 × 43,0 mm (B × H × T)
Merkmale
| Stecker | 2x RJ45 8P8C / 2x Terminalblock 9 Klemmen |
| Steckerverbindergeschlecht | Weiblich/Weiblich |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Stromstärke | 0,7 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 70 °C |
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
Gewicht und Abmessungen
| Gewicht | 73 g |
| Breite | 60 mm |
| Tiefe | 90 mm |
| Höhe | 89,7 mm |
Specs: Icecat.biz
Keine Maßangaben verfügbar.
