InLine® D-Sub 25 Terminalblock, Stecker, Schraubklemme, Hutschiene, nummeriert
InLine® D-Sub 25 Terminalblock, Stecker, Schraubklemme, Hutschiene, nummeriert
| EAN/GTIN | 4043718346080 |
| Hersteller-Nr. | 92502I |
| Hersteller | InLine® |
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Stabile Verbindung durch Schraubsicherung: Der 2-reihige D‑Sub‑25 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen.
- Normgerechte Hutschienenmontage: Das robuste DIN-Rail-Gehäuse erlaubt die direkte Montage auf Tragschienen – zeitsparend, sicher und platzsparend im Schaltschrank.

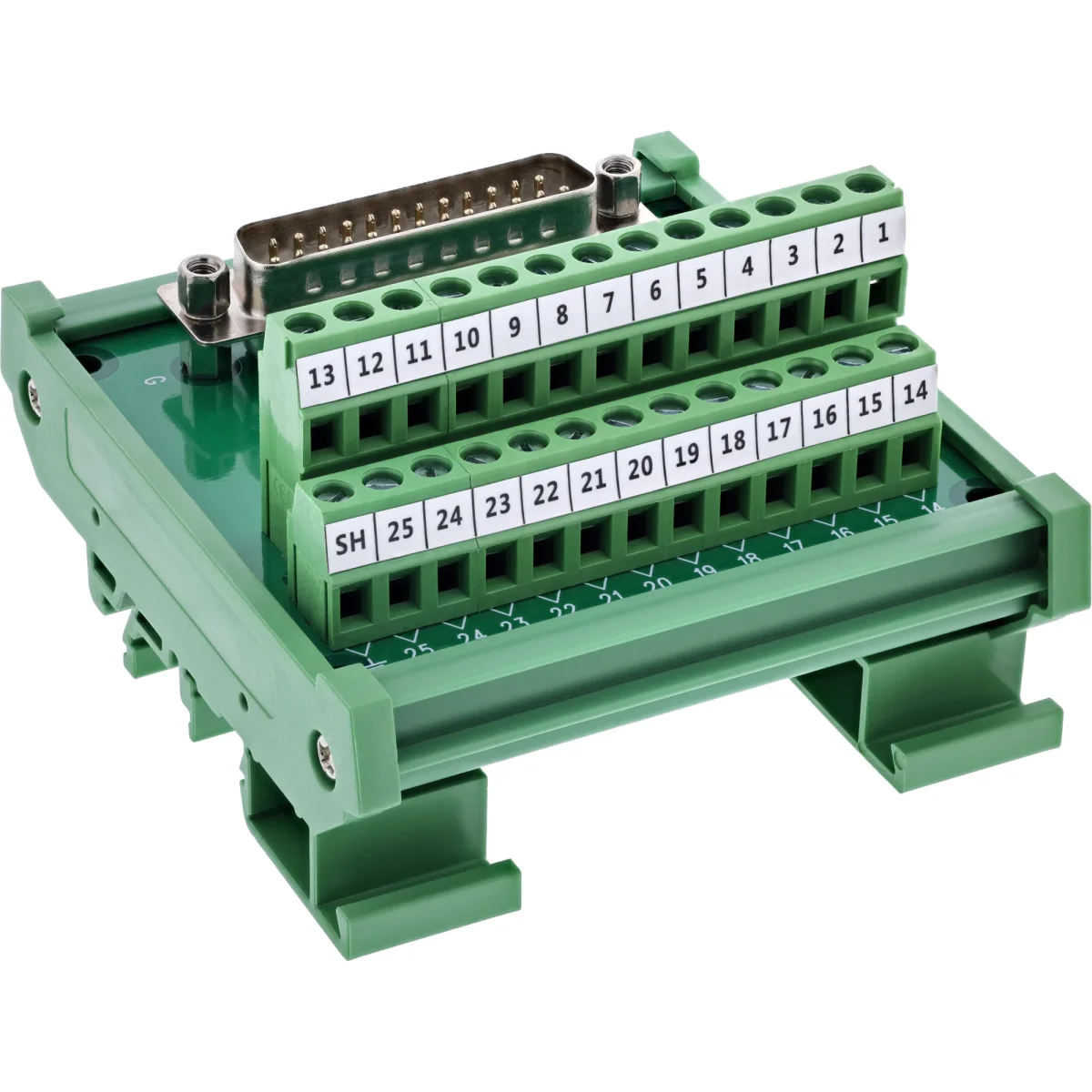

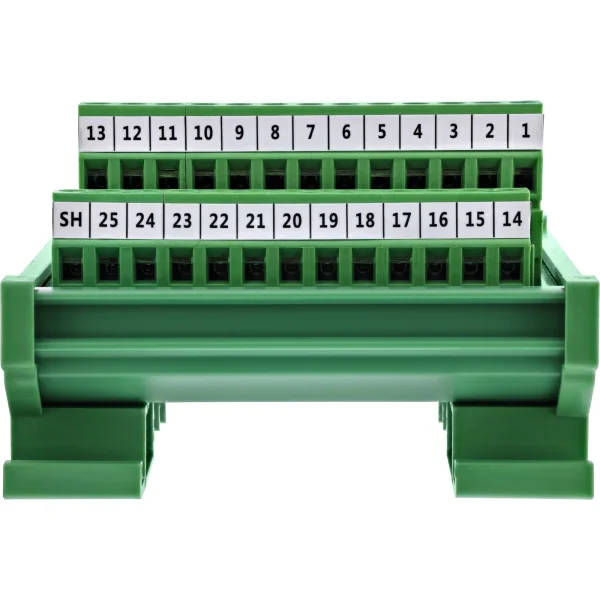

- Übersichtliche Klemmleiste durch Nummerierung: Jeder der 25 Klemmanschlüsse ist eindeutig nummeriert – ideal für strukturierte Verdrahtung, Fehlersuche oder temporäre Prüfaufbauten.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.

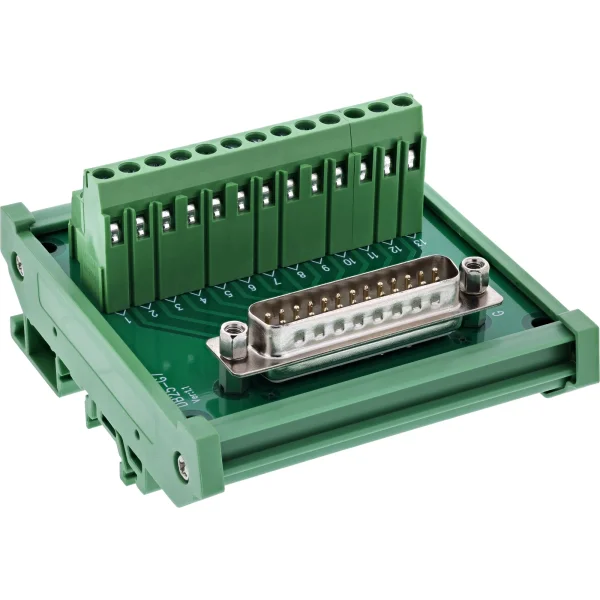

Der InLine® D‑Sub 25 Terminalblock mit Stecker in 2-reihiger Ausführung ist speziell für strukturierte Installationen auf Hutschienen konzipiert. Die Schraubklemmen mit Druckplatte ermöglichen den schnellen und sicheren Anschluss von Einzeladern im Bereich 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubsicherung (UNC #4-40) gewährleistet eine vibrationssichere Verbindung zu passenden Buchsen. Das kompakte Gehäuse mit integriertem Hutschienenclip eignet sich ideal für Steuerungs-, Prüf- und Verteileranwendungen. Die durchnummerierten Klemmstellen erleichtern Service, Dokumentation und Wiederverkabelung erheblich.

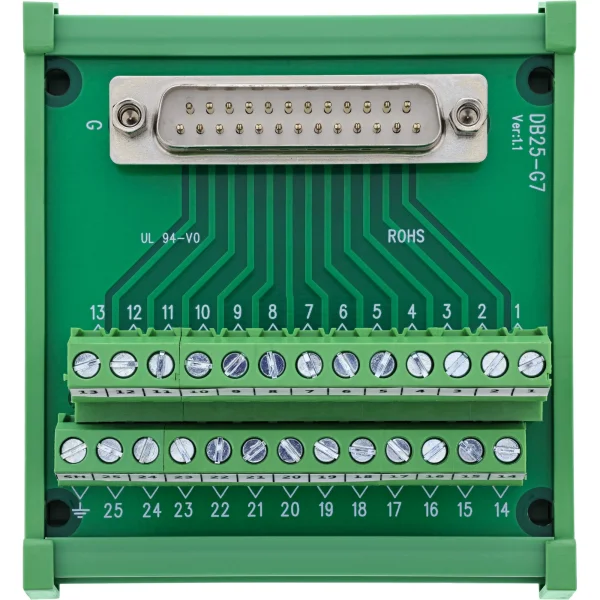

- D-Sub 25 Stecker: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
- Anschlusstechnik: Schraubklemme mit Druckplatte, nummeriert
- Anschlussbereich: 18–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 0,7 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +105 °C
- Isolierlage: EVA-Isolierung auf Unterseite

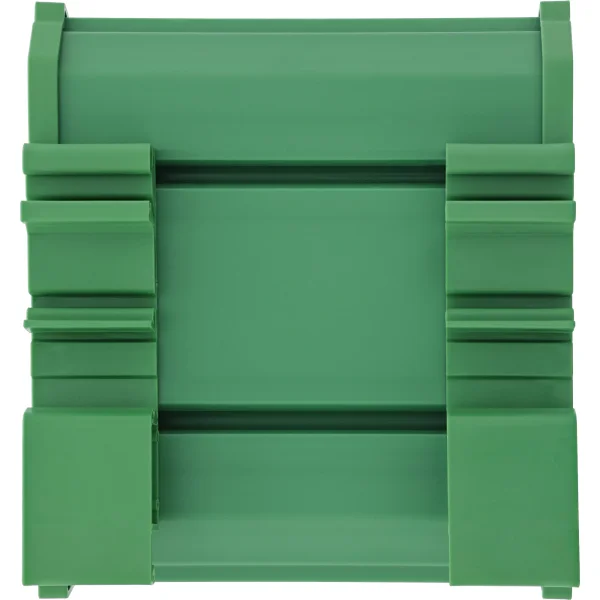

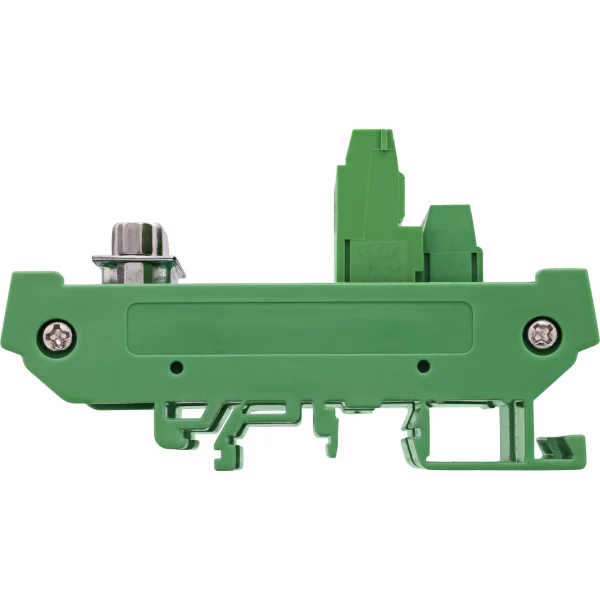

- Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
- Abmessungen: ca. 87 × 79 × 51 mm (H × B × T)
Merkmale
| Stecker | Terminal block / D-Sub 25 |
| Steckerverbindergeschlecht | Weiblich/Weiblich |
| Produktfarbe | Grün |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,7 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 105 °C |
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 79 x 87 x 51 mm |
| Gewicht | 134 g |
| Breite | 79 mm |
| Tiefe | 87 mm |
| Höhe | 51 mm |
Specs: Icecat.biz
Keine Maßangaben verfügbar.
