InLine® D-Sub 15 Terminalblock, Buchse, Schraubklemme, für Hutschiene
InLine® D-Sub 15 Terminalblock, Buchse, Schraubklemme, für Hutschiene
| EAN/GTIN | 4043718346004 |
| Hersteller-Nr. | 92502C |
| Hersteller | InLine® |
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–24 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Stabile Verbindung durch Schraubsicherung: Die 2-reihige D‑Sub‑15 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckern.
- Vielfältig einsetzbar in der Industrie: Ideal für serielle Steuerleitungen im Schaltschrank, in Prüfständen, Steuerungssystemen oder der Gebäudeautomatisierung.
- Hutschienenmontage für strukturierte Installationen: Das robuste DIN-Rail-Gehäuse ermöglicht die direkte Montage auf Tragschienen – normgerecht, sicher und platzsparend.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung.

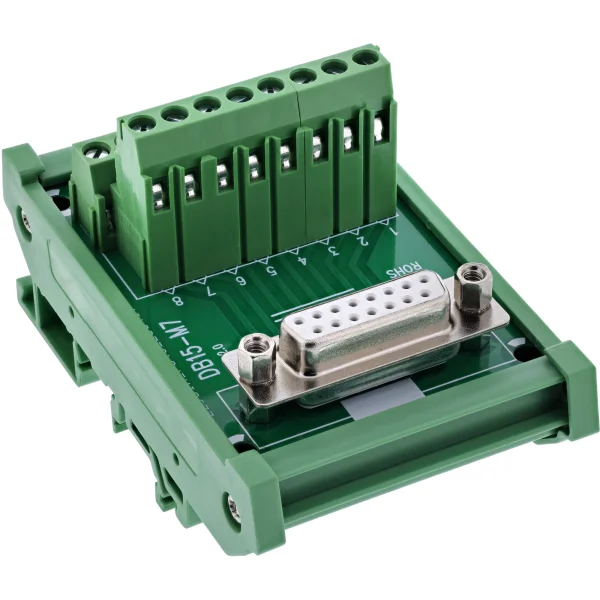

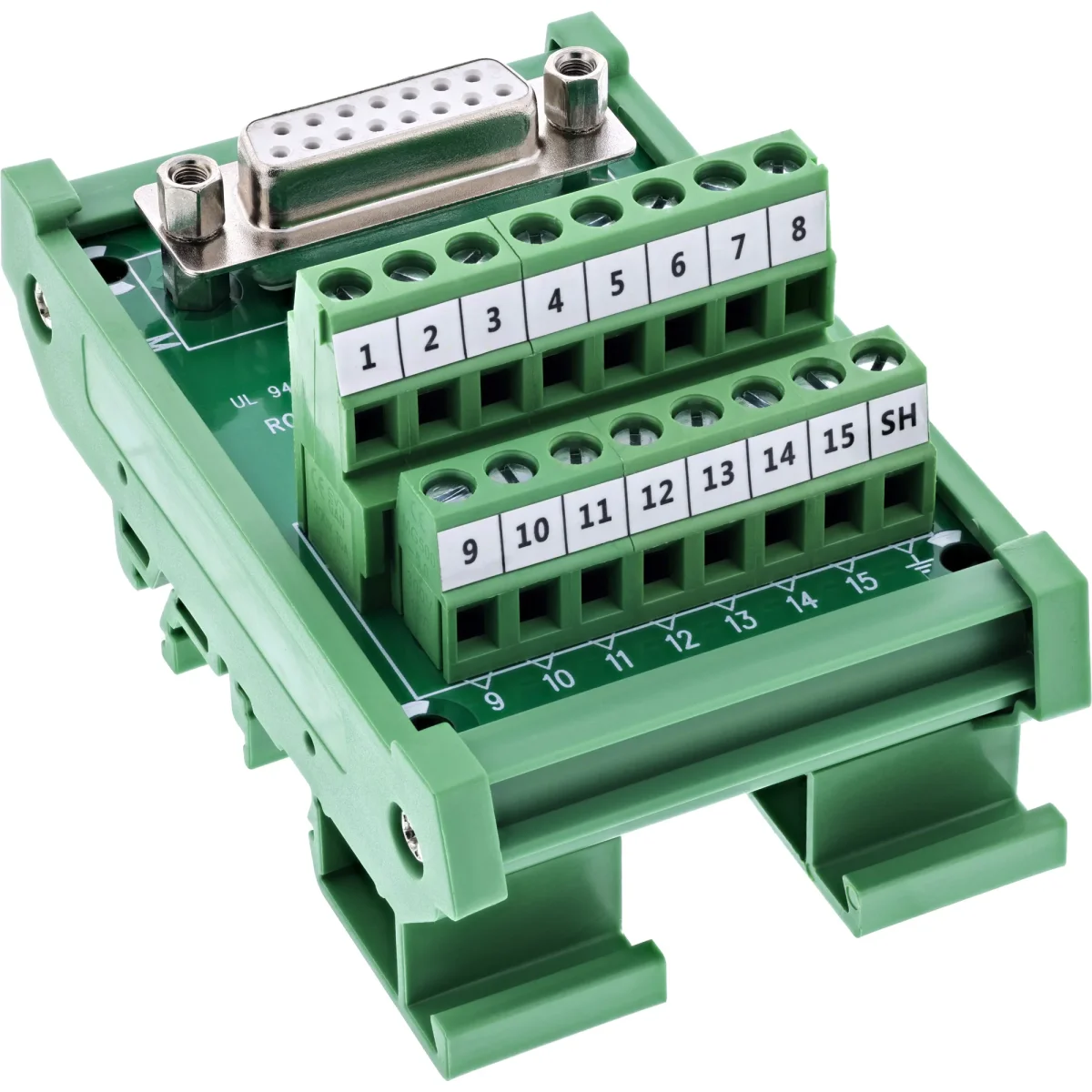

Der InLine® D‑Sub 15 Terminalblock mit Buchse in 2-reihiger Ausführung ist speziell für strukturierte Installationen im Schaltschrank konzipiert. Die seitlich zugänglichen Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Einzeladern im Bereich 16–24 AWG. Die werkzeugunterstützte Verdrahtung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die Buchse verfügt über eine integrierte Schraubsicherung (UNC #4-40) zur sicheren Verbindung mit passenden Steckverbindern. Der vormontierte DIN-Rail-Clip erlaubt die direkte Befestigung auf Hutschienen nach Industriestandard. Die EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Flächen.

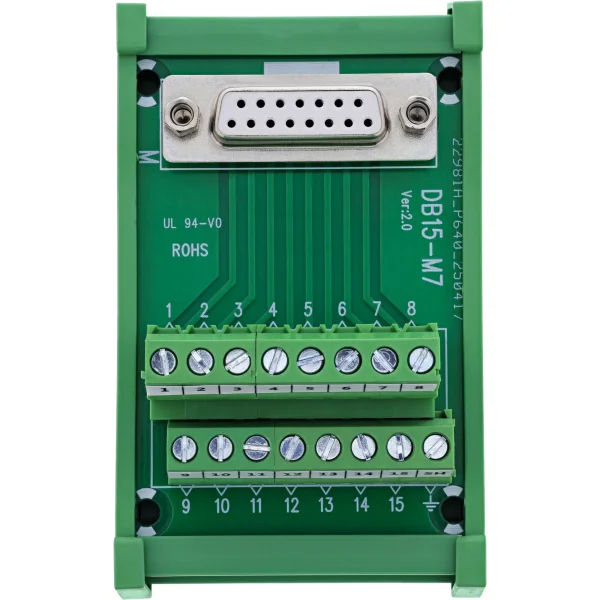

- D-Sub 15 Buchse: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)

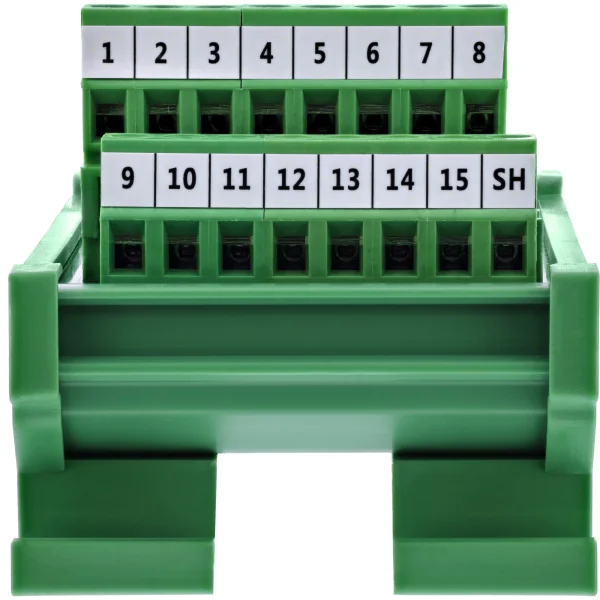

- Anschlusstechnik: Schraubklemme mit Druckplatte
- Anschlussbereich: 16–24 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 1 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –10 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite

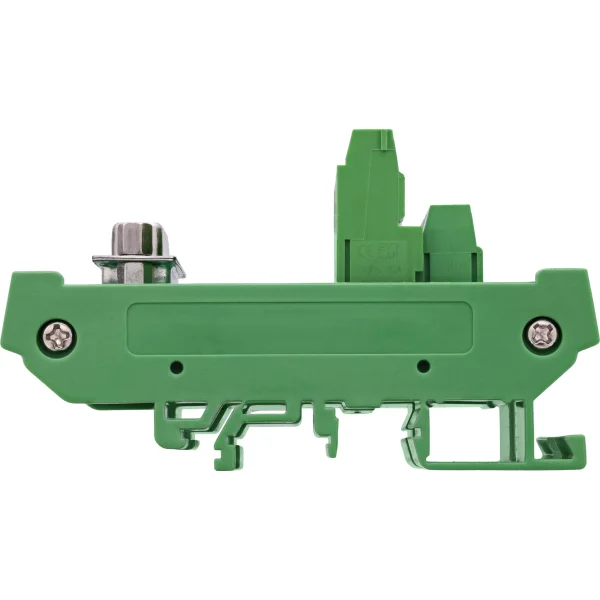

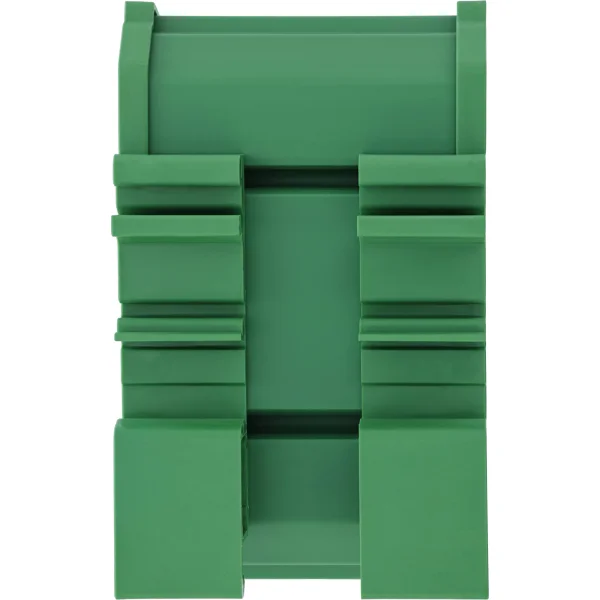

- Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
- Abmessungen: ca. 87 × 53 × 34,8 mm (L × B × H)
Merkmale
| Stecker | Terminal block / D-Sub 15 |
| Steckerverbindergeschlecht | Weiblich/Weiblich |
| Produktfarbe | Grün |
| AWG Kabelgröße | 24/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 1 A |
Betriebsbedingungen
| Betriebstemperatur | -10 - 70 °C |
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 53 x 87 x 51 mm |
| Gewicht | 95 g |
| Breite | 53 mm |
| Tiefe | 87 mm |
| Höhe | 51 mm |
Specs: Icecat.biz
Keine Maßangaben verfügbar.
