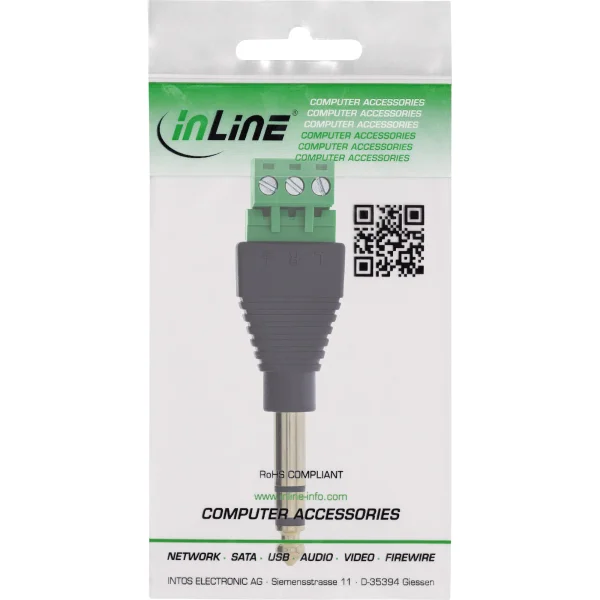

InLine® 6,35mm Klinkenstecker an Terminalblock, Stereo, 3-polig
InLine® 6,35mm Klinkenstecker an Terminalblock, Stereo, 3-polig
| EAN/GTIN | 4043718346219 |
| Hersteller-Nr. | 92504L |
| Hersteller | InLine® |
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Präzise Kontaktierung von Audiosignalen: 3-poliger 6,35 mm Klinkenstecker (TRS) mit klar zugeordneten Klemmen (L, R, +) – ideal für professionelle Audio- oder Steuerleitungen im Prototyping, bei Messungen oder im Steuerungsbau.
- Seitliche Klemmleiste für platzsparenden Aufbau: Nebeneinanderliegende Klemmen im 5,0 mm Rastermaß erlauben eine kompakte Integration – z. B. in Audioverteilern, Prüfboxen oder Signalwandlern.
- Vielfältig einsetzbar in der Industrie: Zur analogen Signalverdrahtung im Labor, in Steuerungsmodulen, Audiointerfaces oder Multimedia-Applikationen mit 6,35-mm-Schnittstellen.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom bis 1 A pro Pin gewährleisten zuverlässige Signalübertragung – auch im Dauerbetrieb.

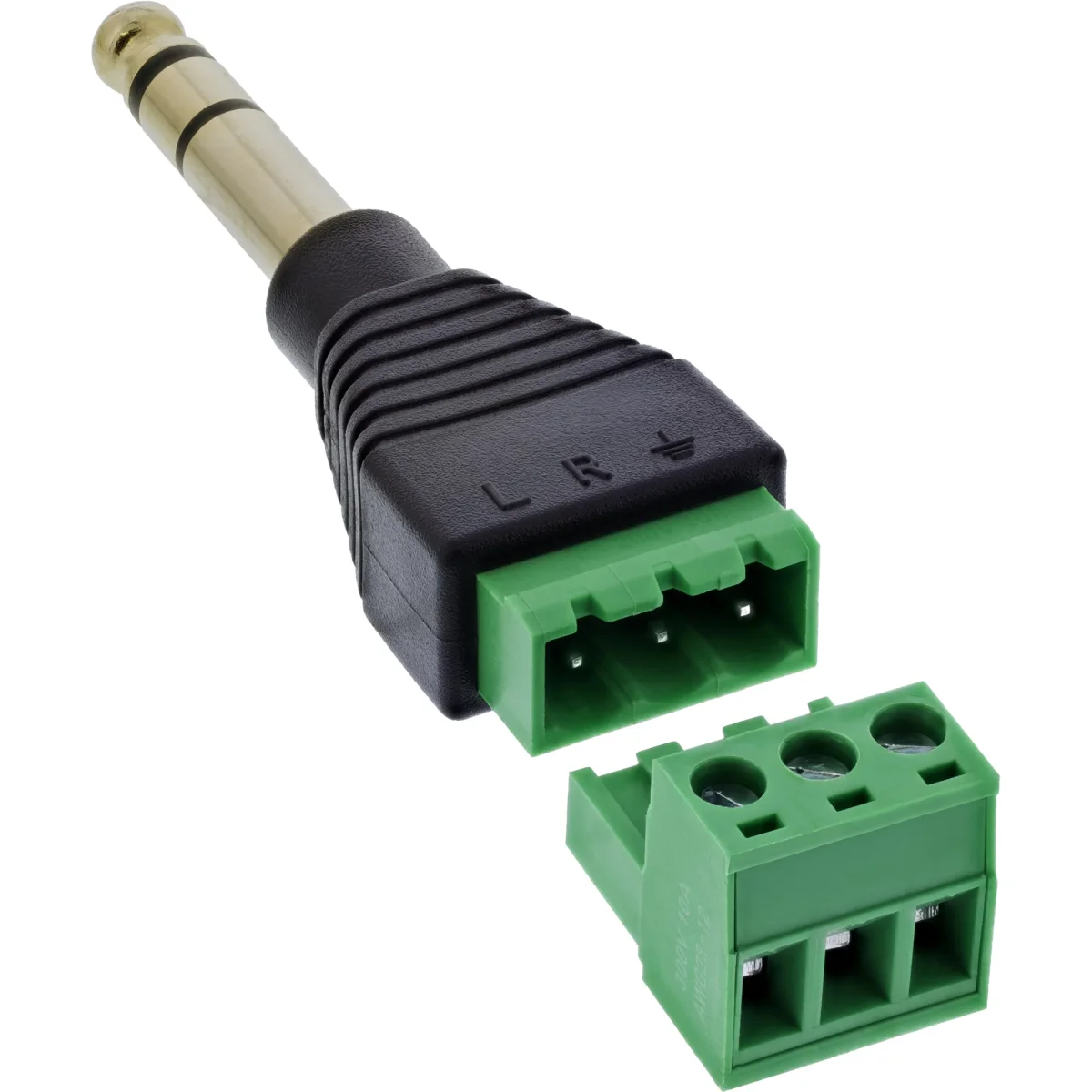

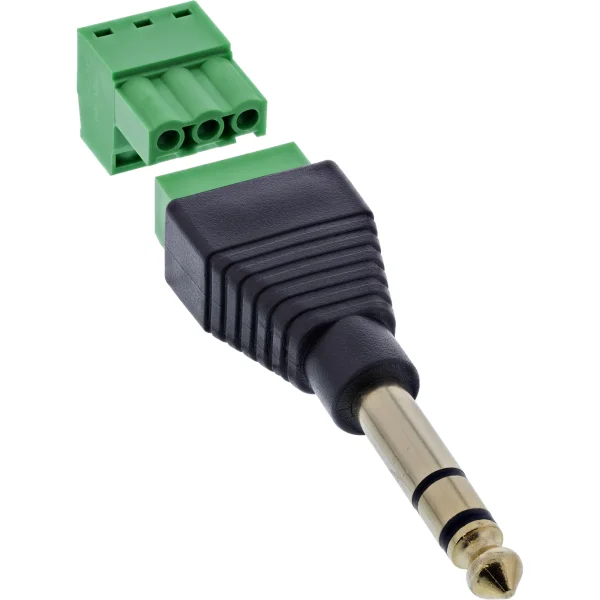

Der InLine® 6,35 mm TRS-Klinkenstecker (Stereo, 3-polig) an Terminalblock bietet eine verlötfreie Lösung zur Anbindung analoger Audiosignale – z. B. bei Steuerleitungen, Testaufbauten oder Prototypen. Die Schraubklemmen mit Druckplatte sind seitlich ausgerichtet und ermöglichen eine schnelle, werkzeugunterstützte Verdrahtung im Bereich 18–26 AWG.

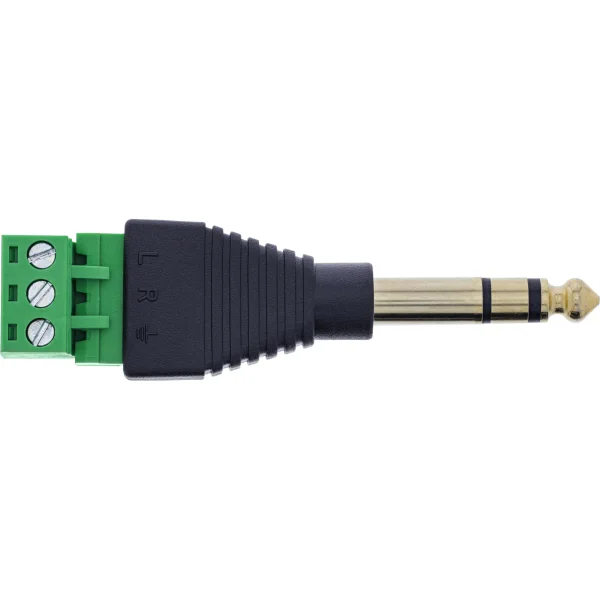

Die Klemmbelegung ist klar gekennzeichnet: L (Links), R (Rechts), + (gemeinsame Masse / Schirmung). Das kompakte Design eignet sich auch für Anwendungen mit geringem Platzbedarf, etwa in Rack-Systemen, Verteilern oder mobilen Testfeldern. Die EVA-Isolierlage auf der Unterseite schützt bei Montage auf leitfähigem Untergrund.
- Klinkenanschluss: 6,35 mm TRS-Klinkenstecker (3-polig, Stereo)
- Polzahl / Klemmbelegung: 3 Klemmen / L, R, +
- Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
- Anschlussbereich: 18–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 1,0 A pro Pin
- Max. Betriebsspannung: 70 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Max. Leiterwiderstand: 5 Ohm
- Betriebstemperatur: –10 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
Merkmale
| Stecker | 6,35 mm Klinke 3-pol TRS / Terminalblock 3 Klemmen |
| Steckerverbindergeschlecht | Männlich/Weiblich |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 70 V |
| Stromstärke | 1 A |
Betriebsbedingungen
| Betriebstemperatur | -10 - 70 °C |
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
Gewicht und Abmessungen
| Gewicht | 16 g |
| Breite | 21 mm |
| Tiefe | 80 mm |
Specs: Icecat.biz
Keine Maßangaben verfügbar.
