InLine® 6,35mm Klinkenstecker an Terminalblock, Mono, 2-polig
InLine® 6,35mm Klinkenstecker an Terminalblock, Mono, 2-polig
| EAN/GTIN | 4043718346226 |
| Hersteller-Nr. | 92504M |
| Hersteller | InLine® |
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Zuverlässiger Audioanschluss in Mono: 6,35 mm Klinkenstecker (TS) mit klar zugeordneten Klemmen (Signal / Masse) – ideal für Audiotechnik, Prüfaufbauten oder Steuerleitungen.
- Seitliche Klemmleiste für kompakten Aufbau: Nebeneinanderliegende Klemmen im 5,0 mm Rastermaß ermöglichen eine platzsparende Integration – z. B. in Audioracks oder Testumgebungen.
- Vielfältig einsetzbar in der Industrie: Zur analogen Signalverdrahtung in Audioanwendungen, Steuergeräten, Entwicklungslaboren oder Messsystemen.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom bis 1 A pro Pin gewährleisten eine stabile und sichere Signalübertragung im industriellen Umfeld.

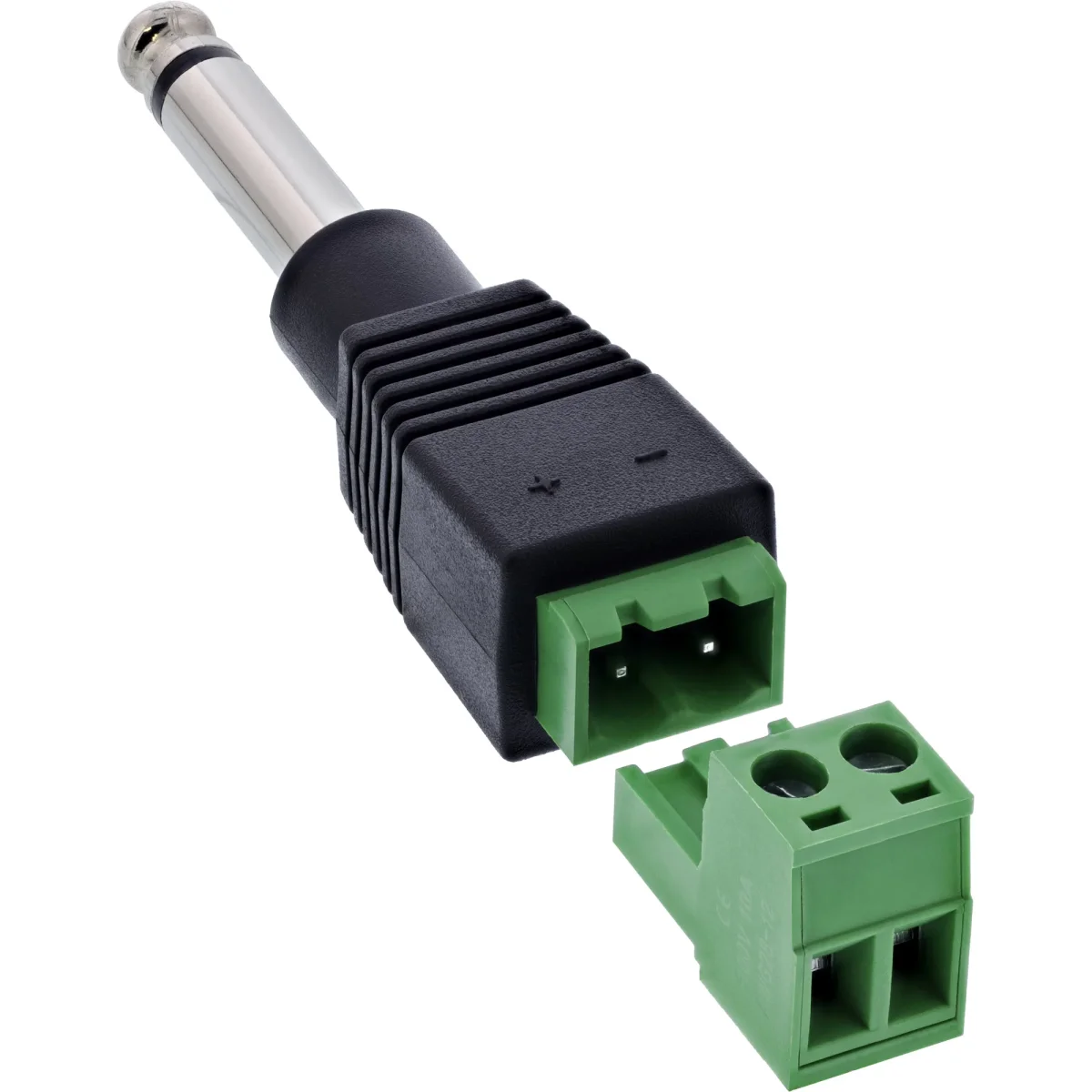

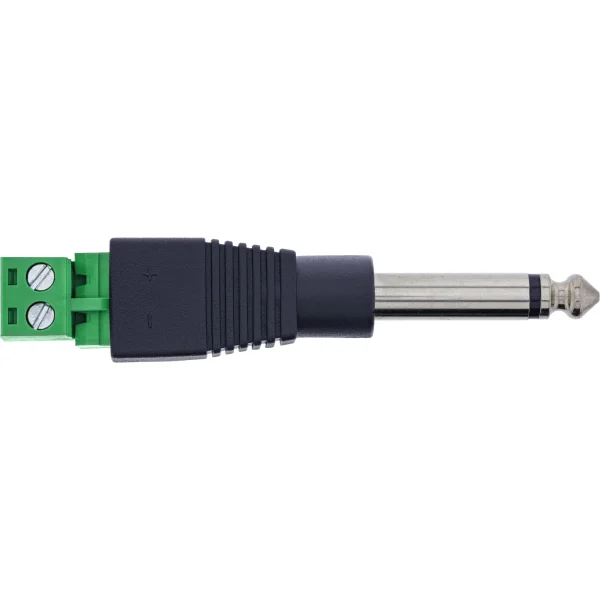

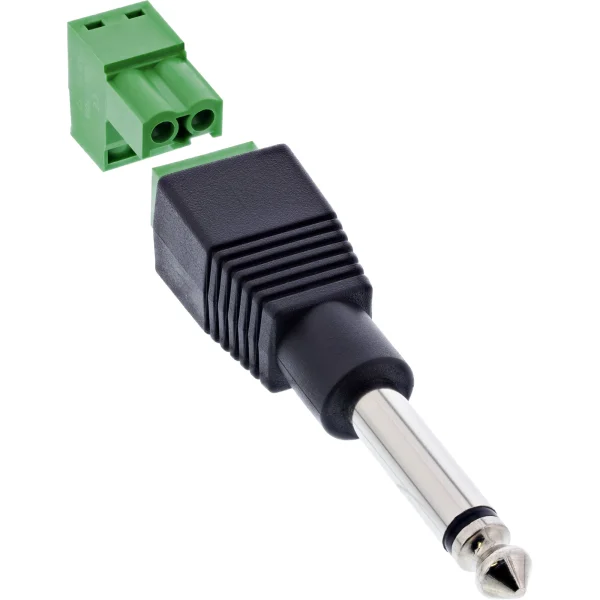

Der InLine® 6,35 mm Klinkenstecker (TS, Mono) an Terminalblock ermöglicht die schnelle und verlötfreie Verdrahtung von analogen Signalen. Ideal für Audiosignale, Steuerleitungen oder Prüfaufbauten bietet dieser Adapter eine einfache Möglichkeit zur Kontaktierung – ganz ohne Lötarbeiten.
Die 2-polige Schraubklemmleiste ist klar beschriftet: + (Signal), – (Masse). Sie unterstützt Adern im Bereich 18–26 AWG und erlaubt eine werkzeugunterstützte Verdrahtung mit einem Schlitzschraubendreher ≤ 2,5 mm. Das robuste Gehäuse mit EVA-Isolierlage schützt zuverlässig bei Montage auf leitfähigem Untergrund.
Durch seine kompakte Bauweise eignet sich der Adapter auch für platzkritische Anwendungen – z. B. in Audioracks, Testsystemen oder Embedded-Projekten.
- Klinkenanschluss: 6,35 mm TS-Klinkenstecker (2-polig, Mono)
- Polzahl / Klemmbelegung: 2 Klemmen / + (Signal), – (Masse)
- Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
- Anschlussbereich: 18–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 1,0 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Max. Leiterwiderstand: 5 Ohm
- Betriebstemperatur: –10 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
Merkmale
| Stecker | 6,35 mm Klinke 2-pol TS / Terminalblock 2 Klemmen |
| Steckerverbindergeschlecht | Männlich/Weiblich |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 70 V |
| Stromstärke | 1 A |
Betriebsbedingungen
| Betriebstemperatur | -10 - 70 °C |
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 16 x 80 x 16 mm |
| Gewicht | 14 g |
| Breite | 16 mm |
| Tiefe | 80 mm |
| Höhe | 16 mm |
