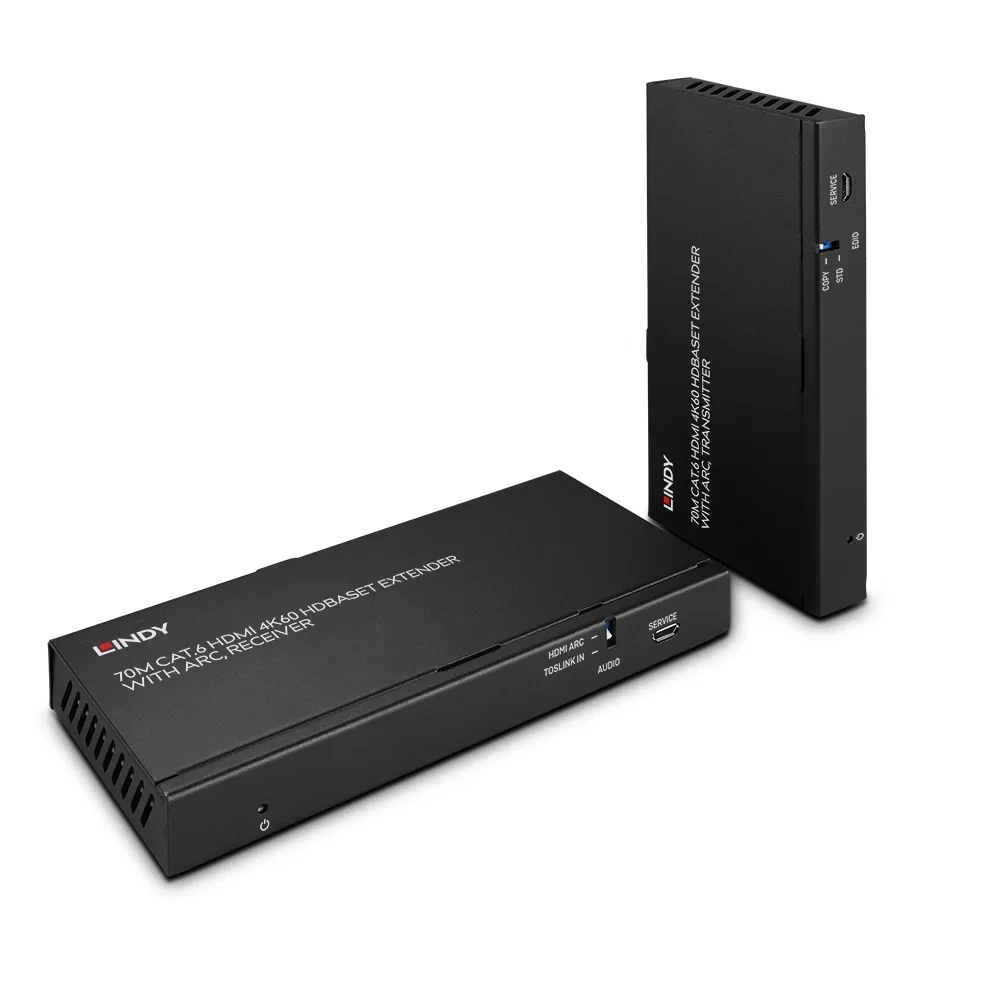

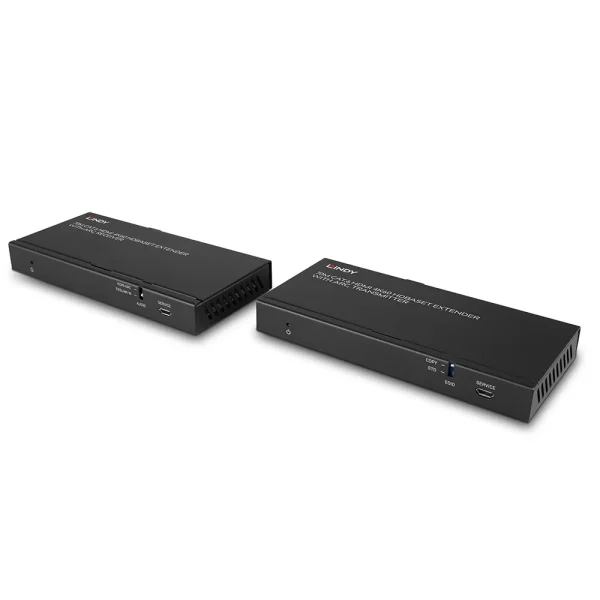

70m Cat.6 HDMI 4K60, Audio, IR & RS-232 HDBaseT Extender mit ARC

Verlängert HDMI®- und ARC-Signale über HDBaseT auf bis zu 70m

EAN/GTIN	4002888383493
Hersteller-Nr.	38349
Hersteller	LINDY

Verlängert und verteilt HDMI®-Signale auf bis zu 70m über Cat.6-Netzwerkkabel mittels HDBaseT-Technologie
Unterstützt HDMI®-18G-Auflösungen bis zu 4K@60Hz 4:4:4, mit zusätzlicher Unterstützung für HDR
ARC-Unterstützung sowie RS-232 und bi-direktionales IR für einfache Steuerung
Unterstützt PoC (Power over Cable), was einen Stromanschluss von nur einer Seite der Installation erfordert
2 Jahre Garantie, mehr über Garantiebedingungen hier

Der Lindy 70m Cat.6 HDMI® 4K60, Audio, IR & RS-232 HDBaseT Extender ist eine komplette, leistungsstarke und zuverlässige Lösung zur Verlängerung von HDMI-Signalen über große Entfernungen via Cat.6 Netzwerkkabel.

Die folgenden Entfernungs- und Auflösungskombinationen sind möglich, wenn ein hochwertiges Cat.6 U/UTP oder F/UTP Kabel verwendet wird:

70m: 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit

Durch die Unterstützung von Auflösungen bis zu 4K Ultra HD können Videos in bestechender Klarheit wiedergegeben werden. Die zusätzliche Unterstützung von HDR (High Dynamic Range) ermöglicht die Darstellung von Inhalten mit verbesserter Helligkeit, größeren Schwarz- und Weißkontrasten und einem viel größeren Farbumfang. Der Extender ist eine zuverlässige Lösung für die Erstellung auffälliger Digital Signage im Einzelhandel, für eindrucksvolle Displays bei Veranstaltungen oder für ansprechende Setups in größeren Konferenzräumen oder Vorlesungssälen.

Die ARC-Unterstützung über HDMI® ermöglicht die Rückspeisung von Audioinhalten vom Display an einen angeschlossenen Verstärker oder eine Soundbar, während die lokale Audioextraktion den Anschluss von Audioausgängen für immersiven Mehrkanalton ermöglicht. Die digitale Audioeinbettung auf der Empfängerseite kann auch für Audiosignale des Quellgeräts verwendet werden, die Umschaltung erfolgt über den DIP-Schalter am Empfänger.

Zusätzliche Flexibilität bietet die PoC-Funktionalität (Power over Cable). Diese ermöglicht es, neben den Daten auch Strom über ein Cat.6-Netzwerkkabel in einer Punkt-zu-Punkt-Verbindung zwischen Sender und Empfänger zu liefern, so dass nur eine einzige Stromversorgung an der Sender- oder Empfängereinheit erforderlich ist. Dies ist ideal, wenn beispielsweise am Empfänger nur wenige Steckdosen zur Verfügung stehen.

Dank der bidirektionalen IR-Anschlüsse auf beiden Seiten der Anlage kann das Quellgerät einfach von der Displayseite aus gesteuert werden, und das Display kann ebenfalls von der HDMI-Quellenseite aus gesteuert werden. Dieses Erweiterungssystem ermöglicht eine vollständige und einfache Steuerung für den Benutzer und bietet auch einen RS-232-Anschluss über einen Terminal Block.

Die Stromversorgung erfolgt über eine verschraubbare Buchse, die eine sichere und zuverlässigere Verbindung bietet - perfekt für professionelle Installationen, bei denen versehentliche Unterbrechungen ein großes Problem darstellen könnten.

HDBaseT ist ein weltweit anerkannter Standard für die hochwertige Verteilung von AV-Inhalten und anderen Technologien, einschließlich Stromversorgung und Steuerung, über größere Entfernungen mittels kostengünstiger Cat.6-Kabel oder höher.

HDBaseT und das HDBaseT Alliance-Logo sind Marken der HDBaseT Alliance.

Bitte beachten Sie: Die angegebenen Längen und Auflösungen sind bei einer direkten Verbindung zwischen Sender und Empfänger mit einem hochwertigen Cat.6-Kabel (oder höher) möglich. Die Verwendung eines anderen Kabeltyps, die Verwendung von Kopplern, Wandplatten oder Patchpanels kann zu einer Reduzierung der möglichen Entfernungen führen.

Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, HDMI-Aufmachung (HDMI Trade Dress) und die HDMI-Logos sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.

Spezifikationen

AV-Schnittstelle: HDMI®
Schnittstellen-Standard: 2.0
Unterstützte Bandbreite: 18Gbit/s
Max. Reichweite: 70m (229.66ft)
Maximale Auflösung: 3840x2160@60Hz 4:4:4 8bit
HDCP-Unterstützung: 2.2

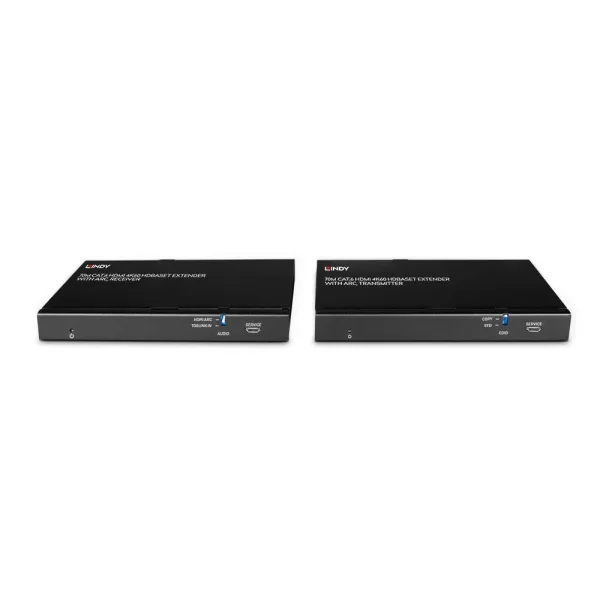

EDID Pass Through: DIP-Schalter mit Kopierfunktion
Audio: Pass Through
Separate Audio-Ports: TosLink (Optisch)
IR Unterstützung: 20 - 60KHz
CEC Unterstützung: -
Serielle Schnittstelle: RS-232 Pass Through
Übertragungsprotokoll: HDBaseT
Übertragungsmedium: Cat.6
Laserklasse (nur bei LWL): -
Wellenlänge (nur bei LWL): -
Chipsatz: VS010-A0
Spezielle Eigenschaften: Bidrektionales Infrarot, PoC und ARC

Steckverbinder

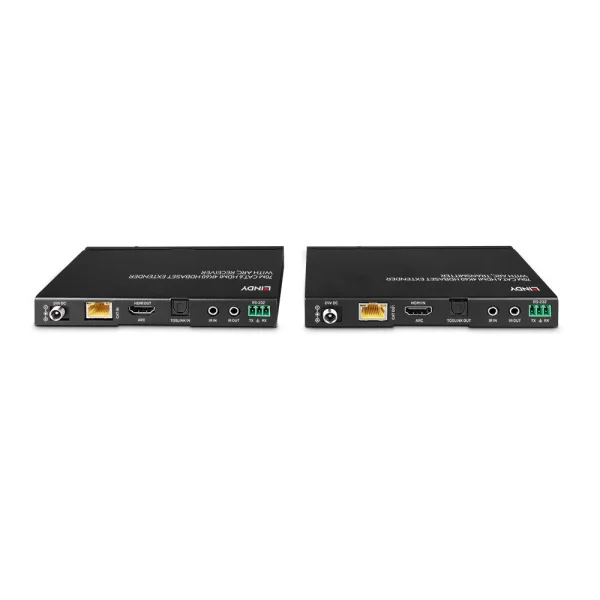

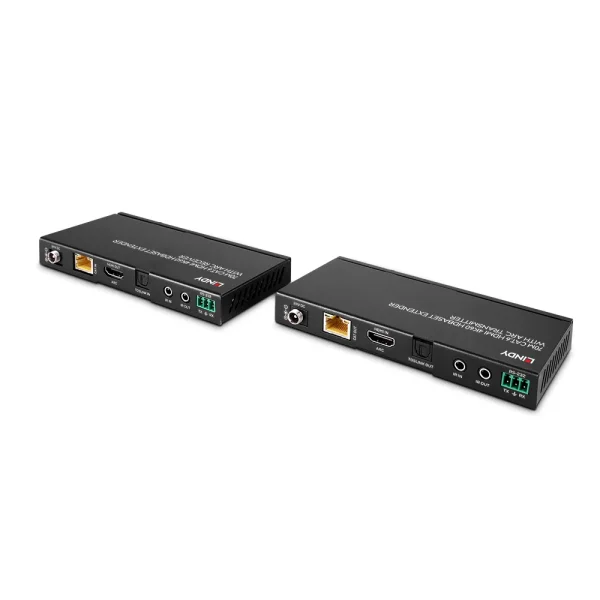

Transmitter Eingänge: HDMI® Typ A (Buchse), 3,5 mm IR (Buchse)
Transmitter Ausgänge: RJ-45 (Buchse), TosLink (optisch) (Buchse), 3.5mm IR (Buchse)
Receiver Eingänge: RJ-45 (Buchse), TosLink (optisch) (Buchse), 3,5 mm IR (Buchse)
Receiver Ausgänge: HDMI® Typ A (Buchse), 3.5mm IR (Buchse)
Bidirektionale Ports: RS-232 3-Pin Terminal Block
Stromversorgung / Netzteil: 5.5/2.1mm

Physische Eigenschaften

Gehäuseabmessungen (ca.) BxTxH: 140x65x18mm (5.51x2.56x0.71in) je Einheit
Gehäusematerial: Metall
Nettogewicht Geräte: 0.76kg (1.68lb)
Betriebstemperatur: 0°C - 40°C (32°F - 104°F)
Lagertemperatur: -20°C - 60°C (-4°F - 140°F)
Feuchtigkeit: 20 - 90% RH (nicht-kondensierend)
Leistungsaufnahme: 24VDC 1A
Farbe: Schwarz

Sonstiges

Verpackungsart: Karton
Verpackungsmaße: 245x75x185mm (9.65x2.95x7.28in)
Gesamtgewicht: 0.94kg (2.07lb)
Garantie (Jahre): 2
Produkt Compliance: CE, UKCA, FCC, RoHS, REACH & California Proposition 65

Lieferumfang

HDBaseT HDMI® Extender, Sender
HDBaseT HDMI® Extender, Empfänger
IR-Senderkabel, 1.5m
IR-Empfängerkabel, 1.5m
4 x Montagehalterung & 8 x Schrauben
2 x 3-poliger Terminal Block
Multi-Country-Netzteil (UK, EU, US & AUS)
Lindy-Handbuch

Verkaufsinformationen

No.: 38349
EAN: 4002888383493

Merkmale

Typ	AV-Sender & -Empfänger
Maximale Auflösung	3840 x 2160 Pixel
unterstütze Kabeltypen	Cat6
Maximal mögliche Übertragungsstrecke	70 m
Chipsatz	VS010-A0
Maximale Bildwiederholrate	60 Hz
RS-232-Durchschleifung	Ja
Bidirektional	Ja
Infrarot (IR)-Frequenzbereich	20 - 60 kHz
Bandbreite	18 Gbit/s
HDCP	Ja
Material	Metall
HDCP-Version	2.2
Produktfarbe	Schwarz
Zertifizierung	California Proposition 65

Anschlüsse und Schnittstellen

Übertragungstechnik	Kabelgebunden
RJ-45-Eingangsanschlüsse	1
RJ-45-Ausgangsanschlüsse	1
HDMI-In	1
Anzahl der HDMI-Ausgänge	1
HDMI-Version	2.0
Digitaler optischer Audioeingangstyp	Toslink
Digitaler optischer Audioausgangstyp	Toslink
3,5 mm (1/8-inch) in	Ja
3,5 mm (1/8-inch) out	Ja
Gleichstrom-Anschluss (DC)	Ja

Energie

Energiebedarf

24VDC 1A

Betriebsbedingungen

Betriebstemperatur	0 - 40 °C
Temperaturbereich bei Lagerung	-20 - 60 °C
Relative Luftfeuchtigkeit in Betrieb	20 - 90%

Gewicht und Abmessungen

Breite	140 mm
Tiefe	65 mm
Höhe	18 mm
Gewicht	760 g

Lieferumfang

Betriebsanleitung

Technische Details

Spezielle Eigenschaften	PoC, ARC
Nachhaltigkeitskonformität	Ja
Garantiezeit	2 Jahr(e)
Konformitätsbescheinigungen	CE, Eidgenössische Kommunikationskommission (FCC), REACH, RoHS, UKCA
